什么是钢格板,钢格板规格型号详解

  • 作者:泰江钢格板 发布日期:2020-08-06 总浏览:


钢格板规格型号你了解这些内容吗?


钢格板简介

钢格板是用承载扁钢和横杆按照一定的间距进行正交组合,通过焊接或压锁加以固定的开敞式钢构件;横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢,材质分为碳钢和不锈钢。钢格板主要用来做钢结构平台板、沟盖板、钢梯的踏步板、建筑物吊顶等。


钢格板一般采用碳钢制作,外表热镀锌,可以起到防止氧化的作用。也可以采用不锈钢制作.钢格板具有通风,采光,散热,防滑,防爆等性能.

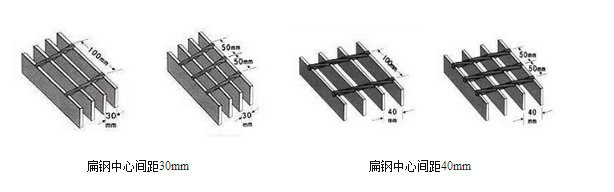

这是钢格板规格型号示意图


钢格板规格

钢格板由扁钢、横杆麻花钢组合而成,常用的扁钢规格有:20*3,20*5,30*3,30*4,30*5,40*3,40*4,40*5,50*5等,特殊扁钢规格可定做。横杆直径:6mm,8mm,10mm.


钢格板根据产品构造分为:压焊钢格板和压锁钢格板。


压焊钢格板

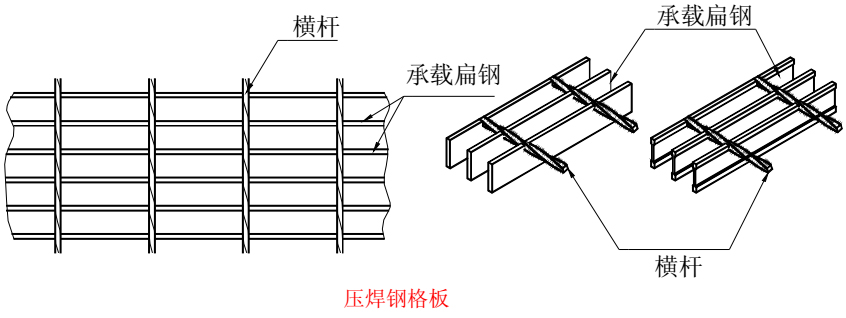

在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格板,称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢。如图所示:



这是横杆采用麻花钢的钢格板产品

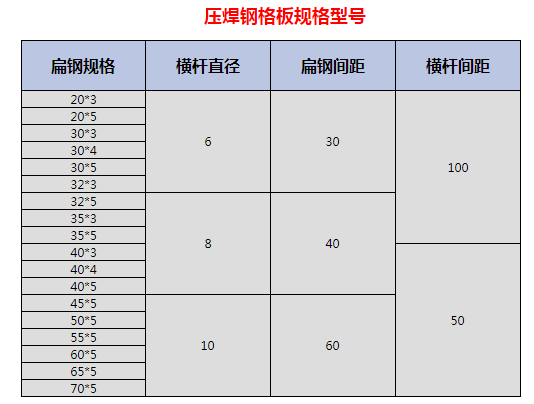

压焊钢格板规格型号



系列1(间距30mm)钢格板是最常用型,用途遍及各工业领域的产品,这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定,在整个钢格板系列中,对表面冲击具有最强的抵抗力。它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。其中齿型钢格板可用于潮湿、滑腻的地方,尤其适用于海上采油平台。


系列2(间距40mm)钢格板是最经济最轻便型,符合英国标准规定的固定平台,走道及楼梯的规格,在跨距小的场合下,这是最理想的产品,即使在运输设备走道那样的负荷下也不例外,也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。


系列3(间距60mm)钢格板是特别为采矿工业的应用而发展的品种,它解决了矿物溅落在板面上的难题。这个系列的钢格板具有名义尺寸为50*60mm的通空,容许大多数的溅落料穿落,从而保证了板面的干净和安全,这种产品常常被指定用在破碎系统中的板面,输送线上的走道以及球磨机,加工厂及运转站等。


压锁钢格板

在承载扁钢和横杆的每个交点处,通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中,将其固定的钢格板,称为压锁钢格板,(也叫做插接钢格板)压锁钢格板的横杆通常采用扁钢。如图所示:

钢格板

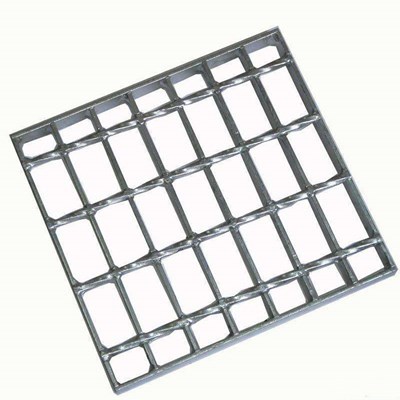

这是横杆采用扁钢的钢格板产品

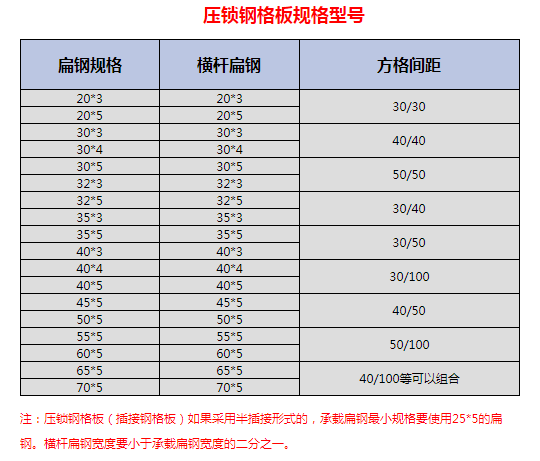

压锁钢格板规格型号



注:压锁钢格板(插接钢格板)如果采用半插接形式的,承载扁钢最小规格要使用25*5的扁钢。横杆扁钢宽度要小于承载扁钢宽度的二分之一。

钢格板用途

钢格板适用于合金,建材,电站,锅炉。造船。石化,化工及一般工业厂房、市政建设等行业,具有通风透光、防滑,承载力强,美观耐用,易于清扫,安装简便等优点。钢格板已在国内外各行各业得到广泛应用,主要用作工业平台,梯踏板,扶栏,通道地板,铁路桥侧道,高空塔架平台,排水沟盖,井盖,道路隔栅,立体停车场,机关、学校、工厂、企事业、运动场、花园别墅的围栏,也可用作民宅的外窗,阳台护栏,高速公路、铁路的护栏等。


钢格板标准

中国YB/T4001.1-2007标准;钢材标准按照GB700-88,GB1220-92执行;热镀锌标准按照GBT13912-2002.标准中规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。本部分中未列出的其他类型钢格板和其他金属格栅板,可参考本部分的有关规定执行。本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工业建筑、公共设施、装置框架、平台、地板、走道,楼梯踏板、沟盖、围栏、吊顶等。


钢格板表面处理方式

钢格板可进行热镀锌、冷镀锌、喷漆和不做表面处理。其中热镀锌处理是常采取的一种方式,外表银白色,光亮美观、耐腐蚀性更强。冷镀锌价格比较低,使用时间在1-2年之间,遇到潮湿环境很容易生锈,一般常用于室内。喷漆处理价格也低,具有多种颜色可选择,一般为了配合周围物体的颜色使用此处理方式。钢格板也可以不做表面处理,其价格更低。


钢格板特点

通风,采光,散热,防爆,防滑性能好:酸碱腐蚀能力:在PH 6至PH 12.5范围内,锌层表面形成稳定的保护膜,耐腐蚀性能好。


设计简便:无需小支梁,结构简单,设计简化;无需设计钢格板详图,只注明型号即可,厂方可代客户设计排板图。


防积污物:不积雨水,冰雪和灰尘。


减少风阻:因通风好,遇大风风阻小,减少风力破坏。


结构轻便:用材少,结构轻,且易于吊装。


经久耐用:出厂前经热浸锌防腐处理,耐冲击和重压能力强。


现代气派:外形美观,设计规范,通风透光,给人以整体流畅的现代感受。


经久耐用:出厂前经热浸锌防腐处理,耐冲击和重压能力强。


节省工期:产品无需现场再加工,安装非常迅速。


施工简便:在预安装好的支撑上用螺栓夹固定或焊接固定,一人即可完成。


减少投资:省材料,省人工,省工期,免清洁和维护。


节省材料:承受相同荷载条件下最省材料的方式,相应地,可减少支撑结构的材料。
